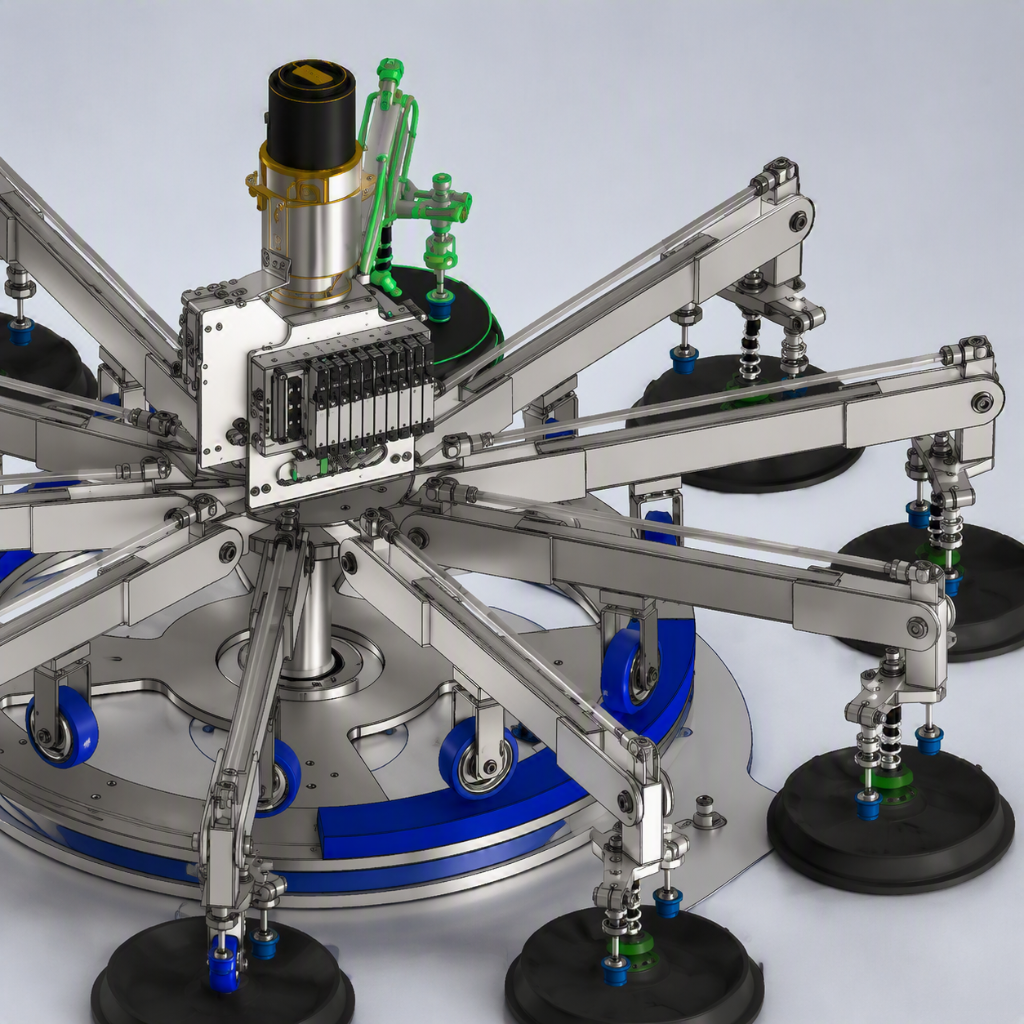

Progetto: Smodellatore rotante per torte in teglia

Il cliente ha richiesto la progettazione di una macchina, sviluppata a partire da linee guida e layout definiti, in grado di prelevare le teglie metalliche dalle torte in uscita dal forno e trasportate su un nastro semicircolare.

Poiché il sistema di automazione era elettropneumatico, è stato necessario individuare una soluzione che consentisse il passaggio simultaneo di segnali elettrici e aria compressa tra una parte fissa e una in rotazione.

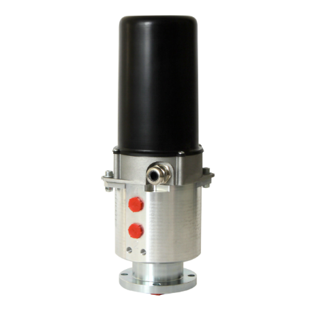

Caso di studio: Il giunto rotante KOMBI-Roller

Il KOMBI-Roller è un collettore rotante che trasmette contemporaneamente energia elettrica, segnali e fluidi (aria o olio) tra componenti fissi e rotanti, eliminando l’ingombro di cavi e tubazioni. Appartenente alla Serie Roller di Ravioli, si distingue per il design compatto e l’affidabilità anche ad alte velocità di rotazione.

Caratteristiche principali

• Trasmissione combinata di segnali elettrici e fluidi.
• Pressioni di esercizio fino a 10 bar (aria) e 200 bar (olio).
• Dimensioni compatte, ideali per spazi ridotti.
• Struttura in alluminio ad alta resistenza e contatti in grafite per garantire affidabilità.
• Velocità fino a 100 giri/min e grado di protezione IP65.
• Possibilità di integrare sensori per il rilevamento della posizione angolare.

Principali applicazioni

Grazie alla capacità di trasferire contemporaneamente energia, segnali e fluidi durante la rotazione, il KOMBI-Roller è impiegato in numerosi settori dell’automazione industriale, tra cui:

• linee di imballaggio e confezionamento;
• macchine per imbottigliamento ed etichettatura;
• sistemi di automazione, robotica e tavole rotanti;
• giostre e piattaforme rotanti per il settore entertainment.

Questa tecnologia rappresenta una soluzione affidabile per tutte le applicazioni che richiedono continuità di alimentazione e movimentazione senza compromettere compattezza ed efficienza.
