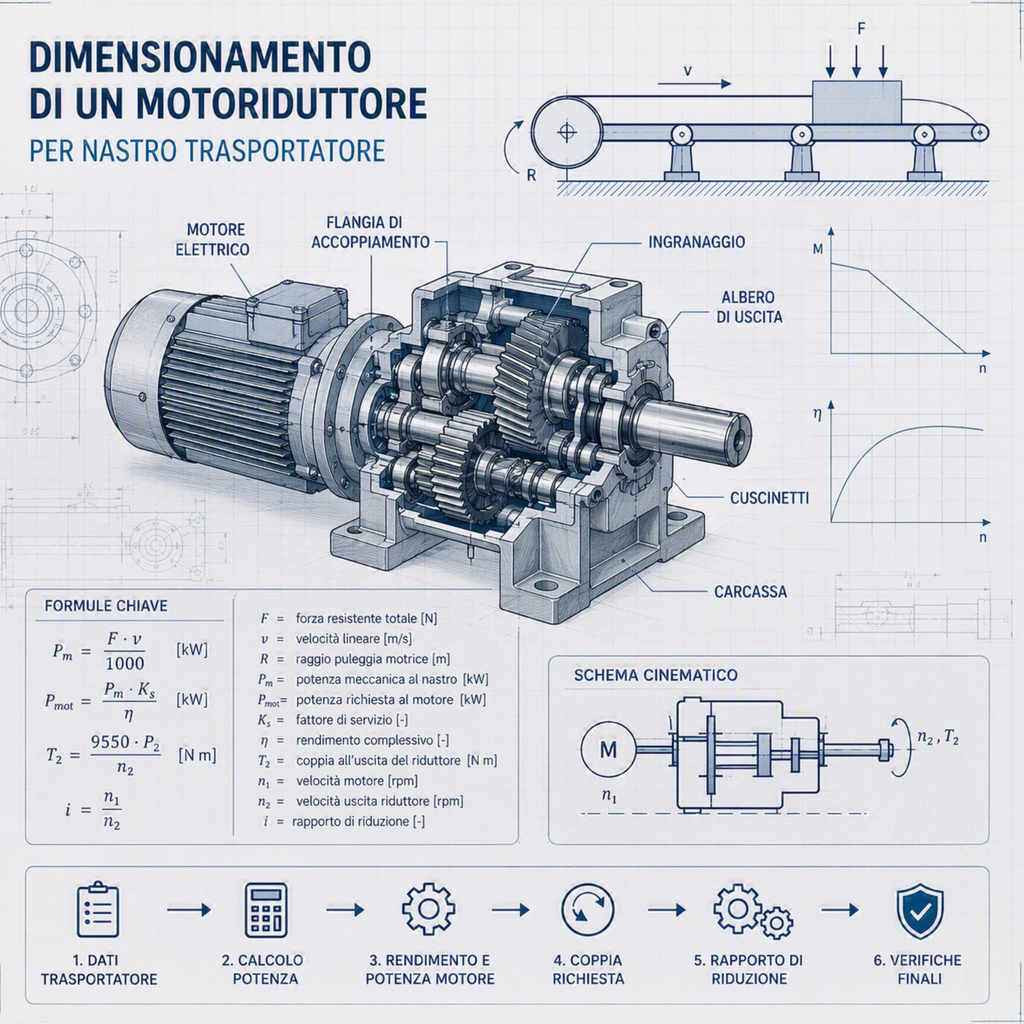

Esempio pratico: DIMENSIONAMENTO DI UN MOTORIDUTTORE IN UN NASTRO TRASPORTATORE

Passi chiave:

1. Definisci i dati del trasportatore
   • Forza resistente totale: F = peso materiale + peso nastro + attriti (rulli, guide, inclinazione)
   • Velocità lineare richiesta:

• Diametro puleggia motrice / pignone:

dove è il raggio della puleggia.

2. Calcolo potenza meccanica al trasportatore
   • Formula base:

• Aggiungi margine per avviamento, urti, inclinazione. Di solito si usa un fattore di servizio (1.2–1.6):

3. Considera il rendimento del riduttore e della trasmissione
   • Se il riduttore ha rendimento (es. 0.92–0.96):

• Qui scegli la taglia del motore (kW) commerciale immediatamente superiore.

4. Calcolo della coppia richiesta all’albero di uscita del riduttore
   • Con velocità di uscita (rpm) e potenza al riduttore:

• Verifica che la coppia nominale del motoriduttore (da catalogo) sia ≥ , tenendo conto dei fattori di servizio del costruttore.

5. Scelta del rapporto di riduzione
   • Se il motore gira a (es. 1500 rpm) e ti serve :

• Scegli un motoriduttore con rapporto, il più vicino possibile, verificando:
  • coppia in uscita
  • velocità effettiva del trasportatore
  • rendimenti e fattore di servizio.

6. Verifiche finali
   • Coppia di spunto: il motoriduttore deve garantire coppia sufficiente all’avviamento (nastro carico, inclinato, ecc.).
   • Ciclo di lavoro: continuo, intermittente, avviamenti frequenti → controlla i limiti termici del motore.
   • Compatibilità meccanica: albero, chiavette, giunti, cuscinetti, vibrazioni.
